日期:2018-1-18   作者:鴻盛網銷部   瀏覽:199 次

 從我們前面的文章里不難看出免噴涂是具備很多優點的，對比起噴涂它的優點也是很突出的，可能你會疑惑，既然免噴涂有這么多的優點，比噴涂好那么多，為什么至今仍未得以普及呢？

是這樣的，每一種新事物從誕生到結果，總要有個過程，免噴涂亦是這樣，它有前景有市場是很多人都能看得見的，但它至今仍存在著一些技術瓶頸，需要專業的行業人士去琢磨突破。是什么樣的技術瓶頸呢？鴻盛新材料現在就為您帶來揭秘免噴涂的那些事之技術難點篇。

難點1：成型制品外觀質感（仿金屬、陶瓷等效果）易出缺陷

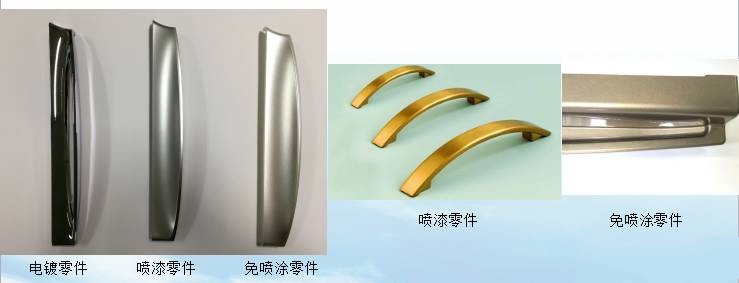

Ø  免噴涂產品外觀質感、效果及光澤度等較噴涂、電鍍產品（電鍍銀）有差距。

難點2：制品表面缺陷明顯

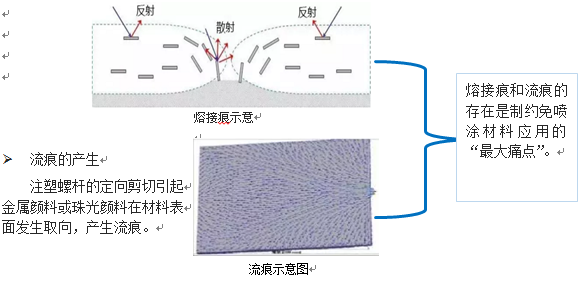

Ø  熔接痕的產生

熔體在交匯位置處會發生金屬顏料或者珠光顏料的堆集（導致樣件不同位置密度產生差異），產生熔接痕。





Ø  產生溶解痕和流痕的主要原因

由于鋁薄片在注塑過程中容易取向，它在隨塑料熔體流動時或者在兩股熔體交匯處容易發生卷曲和翻轉，熔結處鋁粉少而導致制件表面局部反射能力下降；鋁薄片比較脆弱，容易發生破碎而失去光澤，這些原因都導致流痕和熔接線的產生。

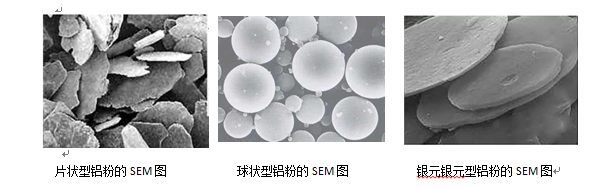

此外，薄片型鋁粉分散性欠佳，容易團聚引起表觀不良。尤其當產品有明顯空洞結構；產品背面有較多螺絲柱、卡扣、加強筋等；產品壁厚不均、中間位置部分較薄時，流痕、熔接線會更加容易出現。

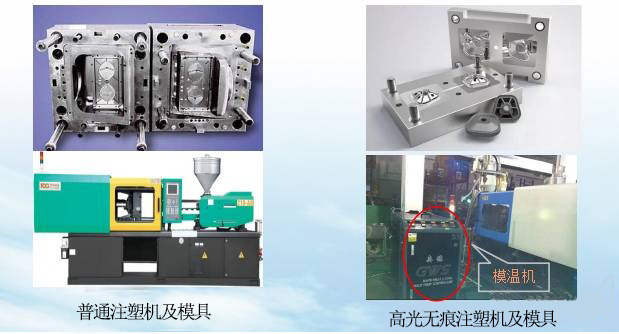

難點3：模具設計和成型工藝要求高

普通鋁粉難以滿足免噴涂的外觀需求，雖然通過模具改進、工藝調整或者配色來改善流痕和溶接線，但是這些方法所屬周期較長、模具修改會增加成本，改進的效果也比較有限。

























難點4：配方設計及原料選擇苛刻

Ø  問題難點及難點主要有：配色增強及粉體配方。

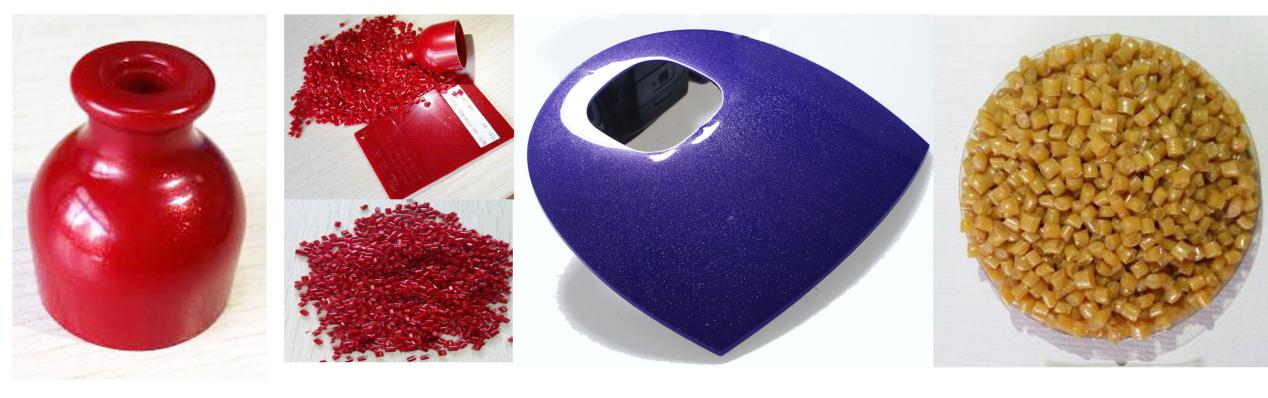

（免噴涂樣料、樣件及樣板）





 想了解更多免噴涂技術方面的信息請關注

鴻盛免噴涂官網：http://m.gzhaifeng.com/

鴻盛阿里巴巴網站：https://hongshengcm.1688.com/
